Ce sunt oțelul siliconic orientat și oțelul siliconic neorientat?

01. Diferite proprietăți:

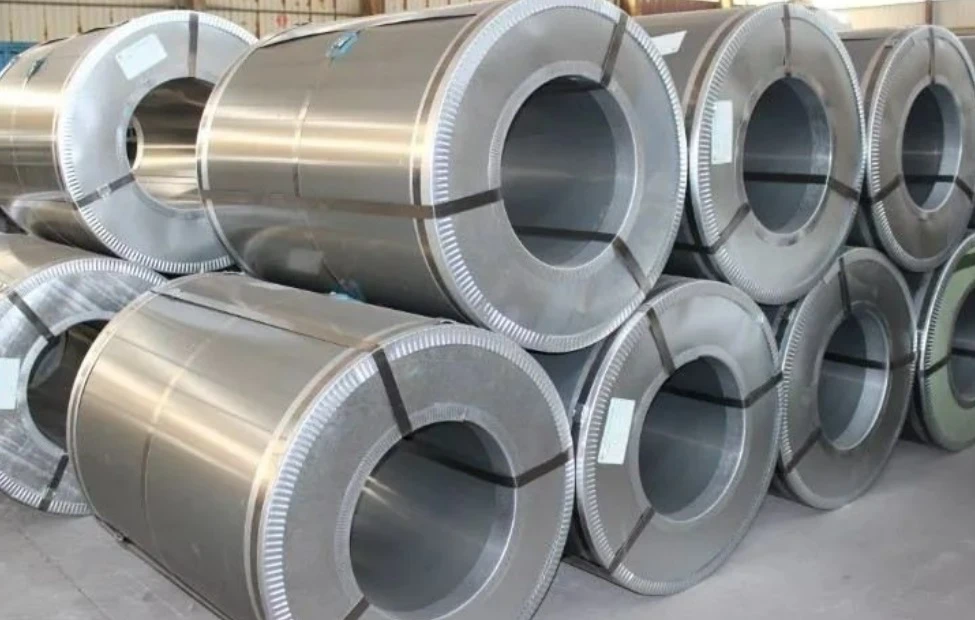

Oțel cu siliciu orientat: Oțelul cu siliciu orientat, cunoscut și sub denumirea de oțel de transformare laminat la rece, este un aliaj important de ferosiliciu utilizat în industria de producție a transformatoarelor (miez de fier).

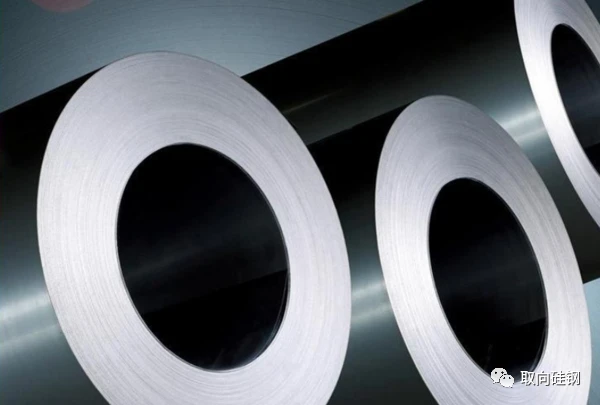

Oțel siliconic neorientat: Oțelul siliconic neorientat este un aliaj de fier siliciu cu conținut foarte scăzut de carbon, iar granulele sale sunt orientate neregulat în placa de oțel după deformare și recoacere.



02. Caracteristici diferite:

Oțel siliciu orientat: Proprietățile magnetice ale oțelului siliciu orientat au o direcționalitate puternică, cu cea mai mică valoare a pierderii de fier, cea mai mare permeabilitate magnetică și o valoare ridicată a inducției magnetice în direcția de rulare sub un anumit câmp de magnetizare. Conținutul de siliciu al oțelului siliciu orientat este de aproximativ 3% și necesită un conținut scăzut de incluziuni de oxid în oțel, precum și prezența anumitor inhibitori (MnS, A1N).



Oțel siliconic neorientat: oțelul siliconic neorientat este un aliaj de siliciu de fier cu un conținut de siliciu de 0,8% -4,8%, care este laminat la cald și la rece în foi de oțel siliconat cu o grosime de mai puțin de 1 mm. Adăugarea de siliciu poate crește rezistivitatea și permeabilitatea magnetică maximă a fierului, poate reduce coercitatea, pierderea miezului (pierderea fierului) și îmbătrânirea magnetică.



03. Diferite procese de producție:

Oțel cu siliciu orientat: Oțelul cu siliciu orientat este topit într-un convertor de oxigen, iar țagla de oțel este laminată la cald, normalizată, laminată la rece, recoaptă la mijloc și laminată la rece de două ori pentru a forma o grosime finită. Apoi, este supus unei recoaceri de decarburare și recoacere la temperatură înaltă și, în final, este acoperit cu un strat de izolație.



Oțel siliconic neorientat: pre-desulfurare a metalului fierbinte, desulfurare secundară prin adăugarea de Ca0 plus CaF: elemente de flux sau pământuri rare și calciu în timpul suflarii convertorului. Oțelul topit la fierbere este decarburat prin tratament în vid înainte de desulfurare ulterioară. Selectați ferosiliciu cu conținut scăzut de titan și zirconiu pentru aliere.





Tablă de oțel siliconată laminată la rece: benzi de oțel orientate și neorientate.



Benzile laminate la rece orientate spre cereale sunt utilizate în mod obișnuit ca miezuri de fier pentru motoare sau transformatoare de sudare; Banda laminată la rece orientată spre cereale este folosită ca miez de fier pentru transformatoare de putere, transformatoare de impuls și amplificatoare magnetice. Banda subțire de oțel silicon orientată laminată la rece este realizată din bandă de oțel silicon orientat {{0}},30 sau 0,35 mm grosime, care este apoi decapată, laminată la rece și recoaptă.

Foile de oțel silicon neorientate laminate la rece sunt laminate în bobine cu o grosime de aproximativ 2,3 mm din țagle de oțel sau țagle de turnare continuă. Banda de oțel electric laminată la rece are caracteristicile unei suprafețe plane, grosime uniformă, coeficient ridicat de stivuire, performanță bună de perforare și inducție magnetică mai mare și pierderi mai mici de fier în comparație cu benzile de oțel electric laminate la cald.

Utilizarea benzilor reci în loc de benzi laminate la cald pentru a produce motoare sau transformatoare poate reduce greutatea și volumul acestora cu 0 procente -25 procente . Dacă se utilizează bandă orientată laminată la rece, performanța este mai bună. Folosirea acesteia în locul benzii laminate la cald sau benzii laminate la rece de calitate scăzută poate reduce consumul de energie electrică al transformatorului cu 45% -50%, iar performanța de funcționare a transformatorului este mai fiabilă.



Definiția tablelor de oțel siliconic neorientat:

Tabla de oțel siliconic neorientat este o foaie de oțel siliconic care formează o structură cristalină cu textură de deformare neorientată în conformitate cu un anumit proces de producție.



Tabla de otel siliciu orientat:

La începutul anilor 1920, Williams a efectuat cercetări asupra monocristalelor din ferosiliciu și a descoperit că um=140000 în direcția {100} a axei de magnetizare ușoară. El credea că în plăcile cu mai multe cereale ar trebui să se obțină o performanță excelentă și pe axa {100}.

În 1926, savantul japonez Bendo Mao a descoperit că direcția de cristalizare a fierului este cea mai ușor de magnetizat, sau direcția marginilor cubului de cereale este cea mai ușor de magnetizată.

În 1934, NP Goss, un american, a dezvoltat cu succes foi de oțel cu siliciu orientat într-un laborator. El a folosit o combinație de laminare la rece și tratament termic la temperatură înaltă pentru a aranja granulele în foile de oțel siliconic într-o manieră ordonată de-a lungul direcției de laminare, având un magnetism excelent.

În 1935, Goss a publicat un articol în TransAmer. Soc. Metals, prezentând rezultatele cercetării sale și a solicitat un brevet britanic (nr. 442211).

În același an, compania Armco din Statele Unite a început producția industrială de foi de oțel silicon orientate laminate la rece. În anii 1940, atât Armco, cât și Allegheny au produs foi de oțel silicon orientat de înaltă calitate pentru transformatoare. Numele de marcă Armco este Tran-cor (denumit Hipersil de către Westinghouse); Marca Allegeny este Silicon (denumită Corosil de GE).

În 1953, Japonia a produs foi de oțel silicon orientate laminate la rece.

În 1958, Japonia a introdus tehnologia brevetată a companiei Armco și a început producția industrială de foi de oțel silicon orientate laminate la rece. Pe baza acestui fapt, a fost realizată o îmbunătățire continuă, aducând performanța tablelor de oțel siliconat laminate la rece din Japonia la cel mai înalt nivel din lume.

Foile de oțel silicon orientate unic au o conductivitate magnetică scăzută perpendiculară pe direcția de rulare. Pentru a depăși acest dezavantaj, compania germană de topire în vid a inventat foi de oțel cu siliciu cu dublă orientare în anii 1940.

În 1957, GE și Westinghouse din Statele Unite au produs aproape simultan foi de oțel siliciu cu orientare duală, iar în anii 1960, fabricile Kawasaki și Yamagata din Japonia au dezvoltat cu succes și foi de oțel cu siliciu cu orientare duală. Proprietățile sale magnetice în direcția de rulare și în direcția verticală sunt similare cu cele în direcția de rulare a foilor de oțel siliciu orientate unic. Granulele acestei foi de oțel siliconic prezintă o structură cubică. (ID al casei de rulare din oțel: zhangzhija)

În 1968, fabrica Nippon Steel din Japonia a început producția industrială de foi de oțel silicon orientate cu densitate mare magnetică. Numele său comercial este „OrientcoreHi-B”, prescurtat ca „Hi-B”; În 1972, a fost dezvoltată o foaie de oțel siliconică cu zăbrele mare, orientată cu conductivitate ridicată; În 1981, a fost dezvoltată în continuare o foaie de oțel siliconică cu zăbrele de înaltă conductivitate; În 1982, Japonia a început să producă foi de oțel siliciu orientate cu conductivitate ridicată tratate cu iradiere laser de suprafață (ZDKH), reducând și mai mult pierderile de fier.

În 1988, Japonia a dezvoltat o foaie de oțel cu siliciu cu orientare extrem de magnetică, folosind metode mecanice pentru a forma metoda micro-stresului (ADMH). Dezvoltarea tablelor de oțel cu siliciu orientat de către Nippon Steel Company din Japonia. În anii 1950, mai multe țări au evaluat performanța tablelor de oțel siliciu orientat simplu· Schimbările de calitate ale tablelor de oțel siliciu orientate și neorientate în Japonia între 1955 și 1975. Curba de declin a miezului de fier și pierderea de fier a tablei de oțel între 1880 și 1970.
